| 產品名稱： |

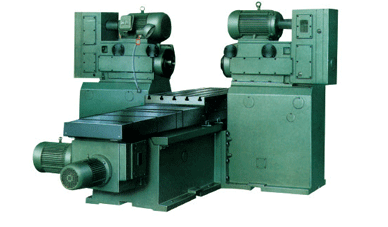

ZH1X系列銑削組合機床 |
| 點擊數： |
7335 |
| 產品描述： |
ZH1X系列銑削組合機床是我公司生產的新系列組合銑床，工作臺采用1XG系列，銑削頭采用1TX系列。其主傳動為斜齒輪傳動，傳動平穩，進給傳動采用滾珠絲杠傳動。 該機床的主要特點是剛性好、精度高、效率高，配以適當的銑刀盤每分鐘走刀量達到800mm。切削深度8-10mm，實現切削加工，可用于對鑄件、鋼件及有色金屬件的大平面銑削，一般用于柴油機、拖拉機等行業箱件類零件的生產線。本系列機床分為三個精度等級：G級（高精度級0.01/600，Ra0.8-1.6um）、M級（精密級0.03/600，Ra1.6-3.2um）和P級（普通級、用于粗銑）。高精度級機 床可實現以銑代磨工藝，已被列為替代進口產品。 |
 |
|
|
|

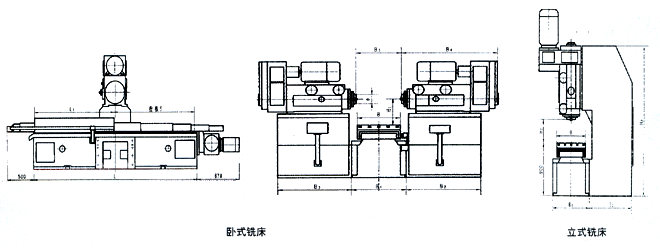

聯系尺寸： |
|
型號 Type
尺寸 Size |
ZH1X100W 63 |
ZH1X80 50 |
|
ZH1X63 40 |
ZH1X50 40 |
ZH1X50 32 |
ZH1X40 32 |
ZH1X40 25 |
|
B |
1000 |
800 |
630
|
500 |
400
|
|
B1 |
1250 |
1000 |
800
|
700
|
600
|
|
B2 |
1260 |
1060
|
865
|
685 |
550 |
|
B3 |
700-1200 |
670-1000 |
380-800 |
460-800 |
380-700
|
300-600 |
350-600 |
|
B4 |
1685 |
1420
|
1150
|
918
|
768 |
|
B5 |
- |
1000
|
800
|
700
|
600 |
|
H1 |
500 or 630 |
400 or 500
|
300 or 400
|
300 |
250 |
|
H2 |
- |
500-670
|
400-540
|
300-470
|
270-420 |
|
H3 |
- |
2800
|
2400
|
2150
|
2060 |
|
L
|
I4100 |
I3300
|
I2600
|
I2100
|
|
Ⅱ5100
|
Ⅱ4100
|
Ⅱ4100
|
Ⅱ3300
|
|
L1
|
I2000
|
I1600 |
I1250
|
I1000
|
|
Ⅱ2500
|
Ⅱ2000
|
Ⅱ2000
|
Ⅱ1600
| |
| H1、H2、L1、S、B3均可據客戶需要作特殊定貨。 | |
| 技術規格： |
|
主要參數
Main parameter |
|
ZH1X100W63 |
ZH1X80 50 |
|
ZH1X63
40 |
ZH1X50
40 |
ZH1X50
32 |
ZH1X40
32 |
ZH1X40
25 |
|
工作臺面積
（長*寬）
Table Working Surface |
I |
mm |
2000*1000 |
2000*800 |
1600*630 |
1250*500 |
1000*400 |
|
Ⅱ |
2500*1000 |
2500*800 |
2000*630 |
2000*500 |
1600*400 |
|
******行程
Max.Travel |
I |
mm |
2000 |
1600 |
1250 |
1000 |
|
Ⅱ |
2500 |
2000 |
1600 |
|
T型槽（槽數*槽寬*槽距）T-grorve(No.XWXDistance) |
mm |
5*22*225 |
5*22*175 |
5*22*135 |
5*18*105 |
5*18*80 |
|
主軸端部號
Main Shaft Range |
|
No.60(Ф221.44) |
No.50(Ф128.57) |
No.40(Ф88.887) |
|
主軸滑套直徑
Main Quil Dia. |
mm |
300 |
265 |
220 |
190 |
160 |
|
主軸滑套移動量
Main Quil Travel |
mm |
100 |
80 |
63 |
|
刀盤直徑
Disc Dia.
|
mm |
250-630 |
200-500
|
160-400
|
125-320
|
100-250 |
|
銑頭在床身（立柱）上的調整量
Milling Head Adjust on Machine(post)
|
mm |
250 |
225（400）
|
200（300）
|
150（300） |
|
|
|
2組8級 2Group 8 Step
|
|
主軸轉速范圍
Spindle Speed Range
|
低速 |
rpm
|
40-160 |
50-250
|
63-320 |
80-400 |
|
高速 |
80-320 |
80-400
|
100-500 |
125-630 |
|
電機功率
Motor Power
|
Kw |
22,30,37 |
15,18.5,22
|
7.5,11 |
3,4,5.5 |
2.2,3 |
|
工作進給級數
Working Feed Step
|
|
2組8級 2Group 8 Step |
|
工作進給范圍
Working Feed Range
|
低速 |
mm/min
|
100-500
|
480-240（特殊定貨），95-450 * |
|
高速 |
320-1600
|
190-960
|
|
工作臺快速進給量
Rapid Feedrate of Table
|
m/min |
5.95 or 9.3 |
6.6 |
|
******進給力
Max.Feed Force
|
KN |
25
|
20
|
|
快進（工進）電機功率
Motor Power |
Kw |
4（3） |
2.2 （1.5）
|
|
臥式機床重量
Weight |
I |
T
|
23 |
16.5 |
13.6 |
12.5 |
9.3 |
8.7 |
6.5 |
5.8 |
|
Ⅱ |
27 |
18.5 |
14.3 |
13.2 |
10.5 |
9.8 |
8.5 |
7.8 | |
|
| |
|
